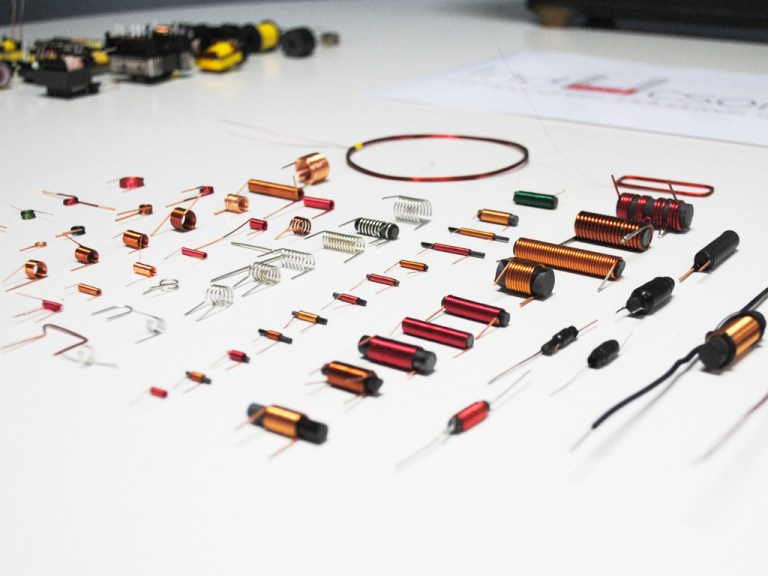

INDUCTORES CON NÚCLEO DE FERRITA

Nos encontramos con una variante del inductor con núcleo de aire. En este caso, el proceso de fabricación para los inductores con núcleo de ferrita es idéntico. Utilizando hilo de cobre esmaltado, en acabados SH 180º (Poliuretano) o HC 200º (poliéster-imida).

En la fase final, se le añade un núcleo de ferrita (ROD CORE, compuesto de material ferromagnético), que se ajusta al diámetro interior del bobinado y se fija mediante adhesivo. Con este componente, conseguimos para nuestros clientes un amplio rango de inductancias, aumentando su valor y facilitando la reducción de tamaño del componente.

FABRICACIÓN DE INDUCTORES CON FERRITA

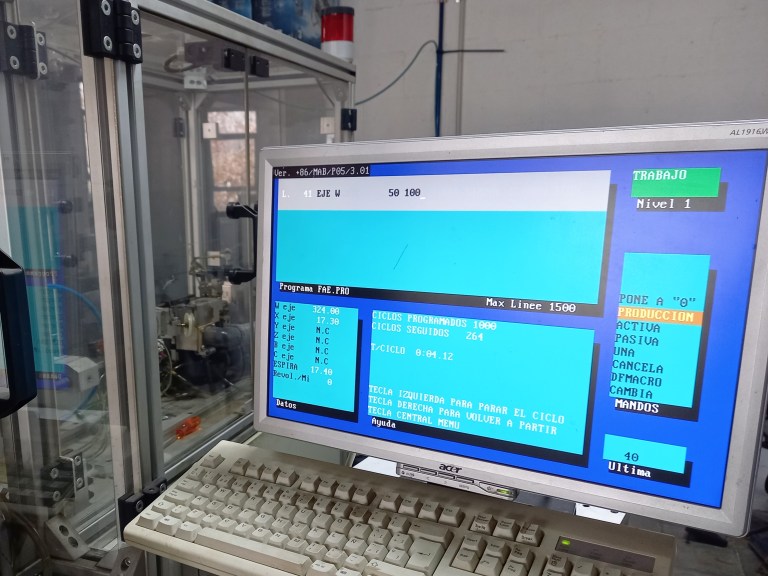

Nuestra máquina automática SIPRO, nos permite abarcar grandes producciones, adaptadas a las especificaciones para cada núcleo de ferrita.

Utilizamos un sistema de fijación con Bostik 820, altamente testado, que ofrece una larga duración. Nuestros productos están registrados en el Sistema Internacional de Datos de Materiales (IMDS).

APLICACIÓN DE LOS INDUCTORES CON NÚCLEO DE FERRITA

Con la adhesión de un núcleo de ferrita al bobinado, conseguimos una mayor inductancia gracias a la alta permeabilidad magnética, que resulta ideal para el trabajo en altas frecuencias.

Este componente es utilizado por nuestros clientes como Antenna o como filtro estándar en una amplia gama de aplicaciones. Por ejemplo, para la supresión de EMC (Electromagnetic Compatibility) en sistemas de accionamiento de motores, en reguladores de conmutación, como pueden ser las fuentes de alimentación conmutadas para almacenar energía y filtrar las fluctuaciones de voltaje, en amplificadores de potencia, en filtrado de banda ancha y es típica en VHF.

Podemos encontrarlos en todo tipo de electrodomésticos, zumbadores y sistemas de alarma, en equipos de Televisión y Audio o en Convertidores de CC a CC.

TIPOS DE NÚCLEOS FERRITA

ROD CORE

Nuestros proveedores disponen de un amplio catálogo de medidas de núcleos ROD CORE, con los cuales podemos adaptarnos a las necesidades de cada aplicación, aportando variantes en longitud y diámetro. Incluso con posibilidad de fabricación a medida.

Las ferritas utilizadas habitualmente están fabricadas en Nickel Zinc (Ni-Zn). Y difieren en calidad basándose en la permeabilidad, rango de frecuencia y curva de magnetización entre otras cualidades que nos describen los fabricantes.

POT CORE

También podemos fabricar inductores con núcleo de ferrita POT CORE. El proceso de fabricación en este caso, al ser sobre carrete, se realiza en nuestras bobinadoras autómatas multihusillos de precisión con tensores magnéticos. Como en el caso de nuestros electroimanes.
